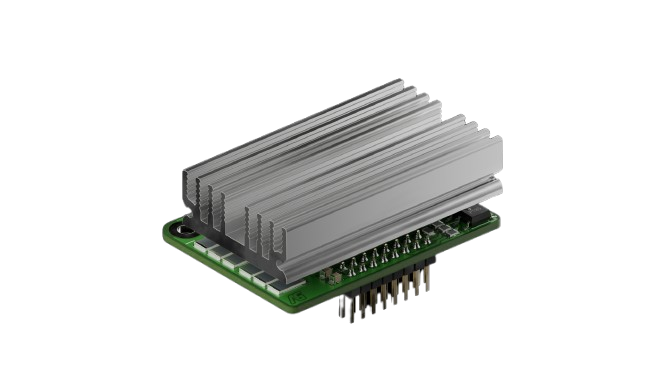

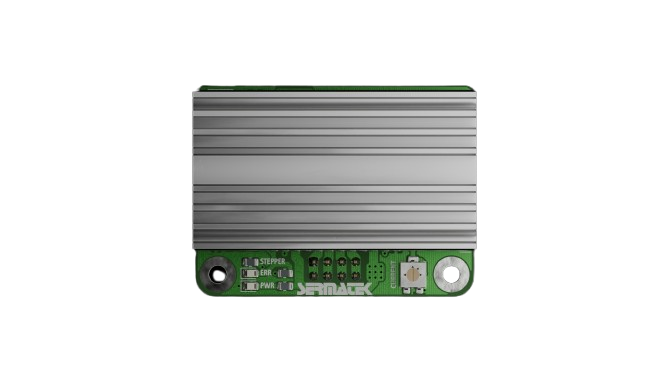

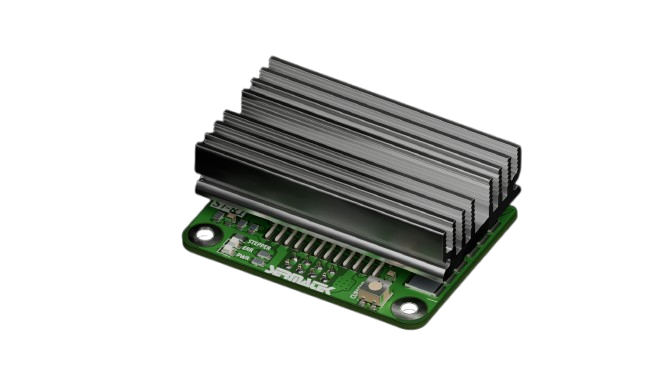

ST-R1 Stepper Driver Module
TB6600HG Tabanlı Step Motor Sürücü Modülü
AÇIKLAMA
SERMATEK ST-R1 Stepper Modülü, Toshiba TB6600HG entegresi üzerine inşa edilmiş, yüksek performanslı ve kompakt bir step motor sürücü kartıdır. Modül, 1/16 mikrostep çözünürlüğe kadar hassas konum kontrolü sağlar; faz başına 4 A’a kadar
ayarlanabilir akım kapasitesi ve 10 – 44 V DC geniş besleme aralığıyla endüstriyel uygulamalarda güvenilir
çalışır. Tüm kontrol hatları (STEP, DIR, ENA, TQ) optik izolasyonludur; bu sayede endüstriyel ortamlardaki
parazitlerden etkilenmeden kararlı çalışma elde edilir.
Sistem, aşırı akım (ISD), aşırı sıcaklık (TSD) ve düşük gerilim (UVLO) korumalarını donanımsal olarak içerir.
ST-R1 modülü, sistem kontrol kartlarına doğrudan takılabilecek şekilde 2.54 mm adımlı standart pin header

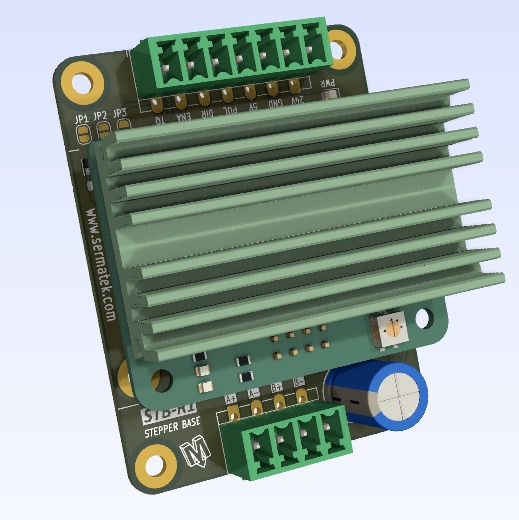

konnektörleri ile donatılmıştır. Tekil kullanım gereken durumlarda ise modül, STB-R1 Taban Kartı üzerine takılarak klemens bağlantıları
üzerinden harici kontrolcülere bağlanabilir. Alüminyum heatsink ve optimize edilmiş bakır yerleşimi sayesinde yüksek akımlarda bile uzun süreli kararlı çalışma sunar.
Endüstriyel otomasyon, CNC sistemleri gibi uygulamalara yönelik olarak geliştirilen ST-R1, profesyonel
seviyede güvenilirlik ve esneklik sağlar.
ST-R1 Türkçe Kullanıcı Kılavuzu
***Bu ürün son kullanıcı için hazır bir cihaz değildir. Endüstriyel makinelerin içine monte edilmek üzere tasarlanmış, 10-44V DC ile çalışan bir elektronik bileşendir (component). Nihai sistemin güvenliği montajı yapanın sorumluluğundadır.***
