Açıklama
ST-R1 Stepper Driver Module / ST-R1 Adım Motoru Sürücü Modülü
Optik İzolasyonlu Paralel (Puls/Dir) Sinyal Kontrollü
Kompakt TB6600HG Tabanlı Step Motor Sürücü Modülü
AÇIKLAMA

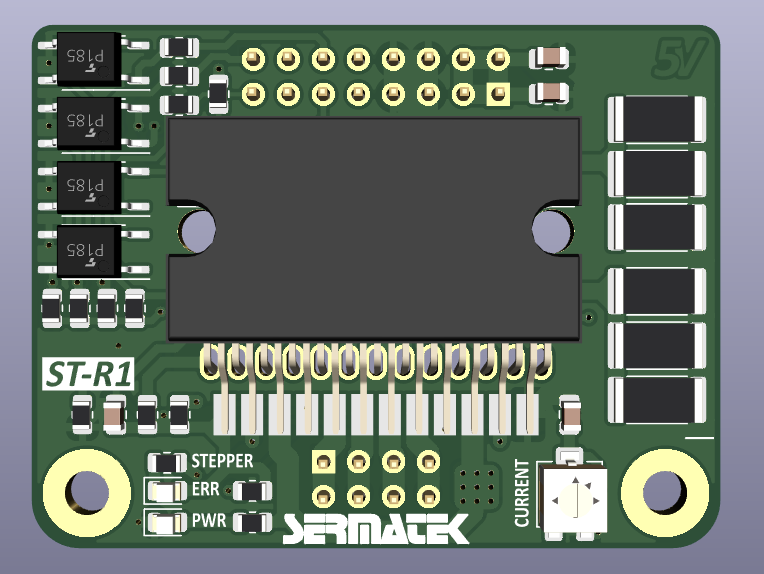

SERMATEK ST-R1 Stepper Modülü, Toshiba TB6600HG entegresi üzerine inşa edilmiş, yüksek performanslı
ve kompakt bir step motor sürücü kartıdır.
Modül, 1/16 mikrostep çözünürlüğe kadar hassas konum kontrolü sağlar; faz başına 4 A’a kadar
ayarlanabilir akım kapasitesi ve 10 – 44 V DC geniş besleme aralığıyla endüstriyel uygulamalarda güvenilir
çalışır.
Tüm kontrol hatları (STEP, DIR, ENA, TQ) optik izolasyonludur; bu sayede endüstriyel ortamlardaki
parazitlerden etkilenmeden kararlı çalışma elde edilir.
Sistem, aşırı akım (ISD), aşırı sıcaklık (TSD) ve düşük gerilim (UVLO) korumalarını donanımsal olarak içerir.

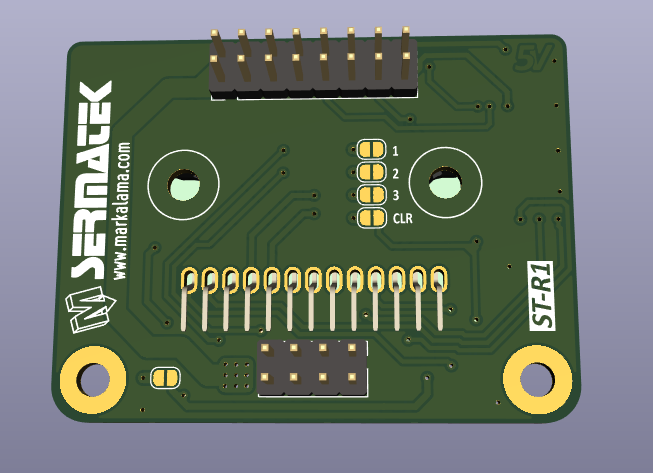

ST-R1 modülü, sistem kontrol kartlarına doğrudan takılabilecek şekilde 2.54 mm adımlı standart pin header
konnektörleri ile donatılmıştır.
Tekil kullanım gereken durumlarda ise modül, STB-R1 Taban Kartı üzerine takılarak klemens bağlantıları
üzerinden harici kontrolcülere bağlanabilir.

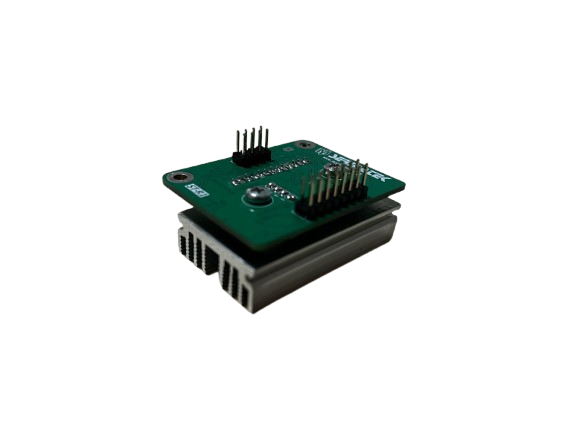

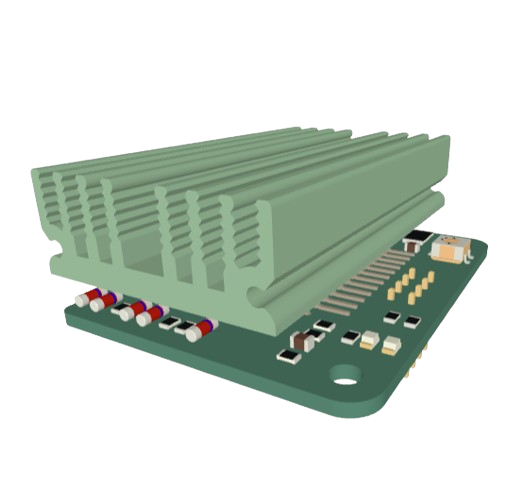

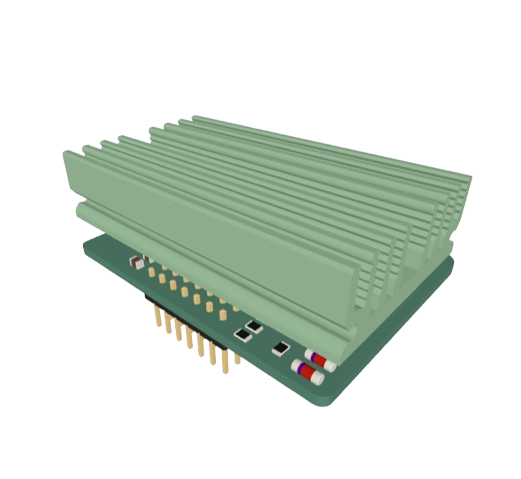

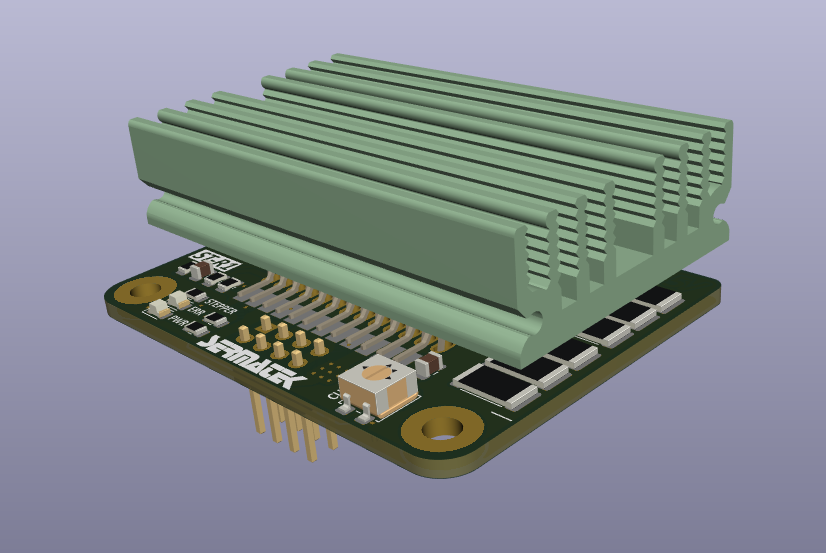

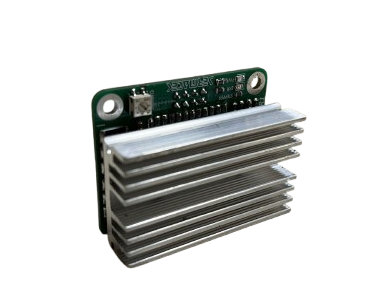

Alüminyum soğutucu ve optimize edilmiş bakır yerleşimi sayesinde yüksek akımlarda bile uzun süreli kararlı
çalışma sunar.
Endüstriyel otomasyon, CNC sistemleri gibi uygulamalara yönelik olarak geliştirilen ST-R1, profesyonel
seviyede güvenilirlik ve esneklik sağlar.
